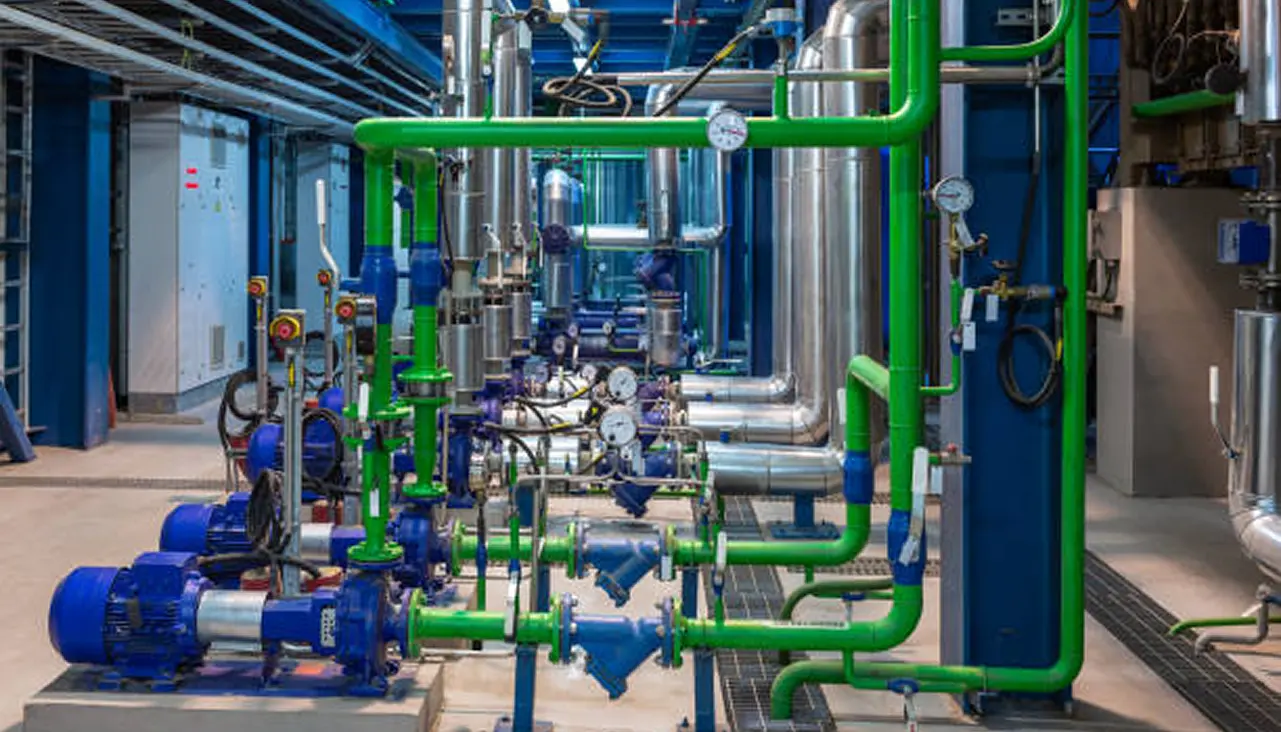

ایستگاه پمپاژ چیست و چگونه کار می‌کند؟
ایستگاه پمپاژ مجموعه‌ای از تجهیزات و تأسیسات است که برای انتقال مایعات—اعم از آب یا فاضلاب—در مسیرهای افقی یا ارتفاعی مورد استفاده قرار می‌گیرد. این ایستگاه‌ها در نقاطی از سیستم طراحی می‌شوند که جاذبه زمین برای جریان طبیعی کافی نباشد یا نیاز به افزایش فشار وجود داشته باشد.
در پروژه‌های شهری، صنعتی و کشاورزی، ایستگاههای پمپاژ بهصورت سفارشی بر اساس نوع سیال (آب تمیز یا فاضلاب)، ظرفیت عبوری (دبی)، عمق چاهک، شرایط محیطی و نوع مصرف طراحی می‌شوند.
مقایسه ایستگاه پمپاژ آب و فاضلاب
| ویژگی | ایستگاه پمپاژ آب | ایستگاه پمپاژ فاضلاب |
|---|---|---|
| نوع سیال | آب خام، شرب یا صنعتی | فاضلاب خانگی، صنعتی یا آب باران |
| نوع پمپ | سانتریفیوژ، محوری یا مختلط | پمپ فاضلاب، پمپ لجن‌کش، پمپ خردکن‌دار |
| نیاز به پیش‌تصفیه | معمولاً ندارد | دارد (فیلتر، خردکن، توری) |
| موقعیت نصب پمپ | در مخزن خشک یا پمپ‌خانه | در چاه مرطوب یا داخل فاضلاب مستغرق |
| ملاحظات اجرایی | فشار، دبی، افت انرژی | خورندگی، انسداد، گازهای مخرب |
اجزای سیستم پمپاژ
عملکرد ایستگاه پمپاژ چه برای آب و چه برای فاضلاب، به هماهنگی و کیفیت اجزای داخلی آن وابسته است. از پمپ‌ها گرفته تا تابلو برق، همه اجزا باید با دقت انتخاب و مطابق با نوع سیال، ظرفیت سیستم، شرایط محیطی و استانداردهای اجرایی نصب شوند. شناخت دقیق این اجزا، گام اول در طراحی و اجرای موفق ایستگاه پمپاژ است.
در ادامه، هفت جزء اصلی که در اغلب ایستگاههای پمپاژ آب و فاضلاب وجود دارد بررسی می‌شوند:

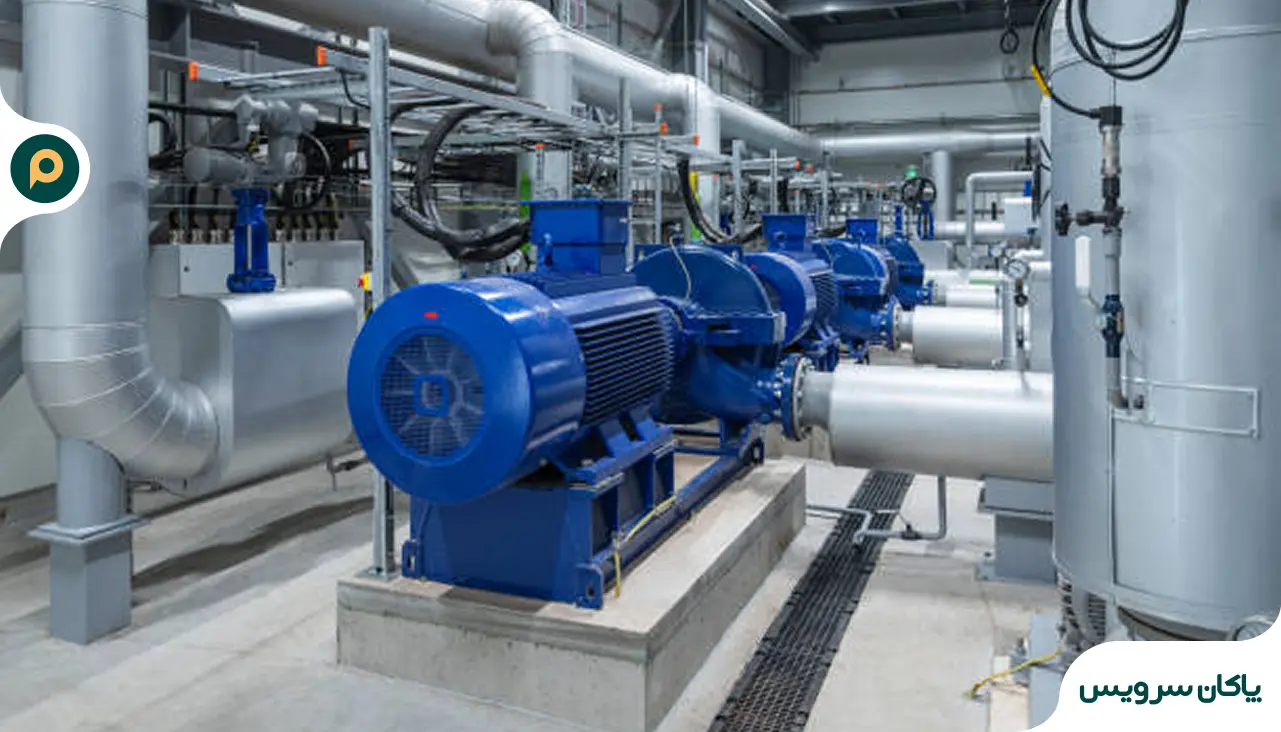

پمپ
پمپ، قلب ایستگاه پمپاژ است و وظیفه اصلی آن، تأمین انرژی لازم برای جابجایی سیال از نقطه‌ای به نقطه دیگر است. نوع پمپ باید بر اساس دبی مورد نیاز، هد سیستم، ارتفاع مکش و رانش، نوع سیال (آب یا فاضلاب)، ویسکوزیته، و خورندگی انتخاب شود.
در ایستگاههای پمپاژ آب از پمپ سانتریفیوژ، محوری یا پمپ‌های جریان مختلط استفاده میشود.
در ایستگاههای پمپاژ فاضلاب به‌دلیل وجود ذرات جامد و احتمال گرفتگی، پمپ لجن‌کش مستغرق، پمپ خردکن‌دار یا پمپ فاضلاب چدنی ترجیح داده میشود.

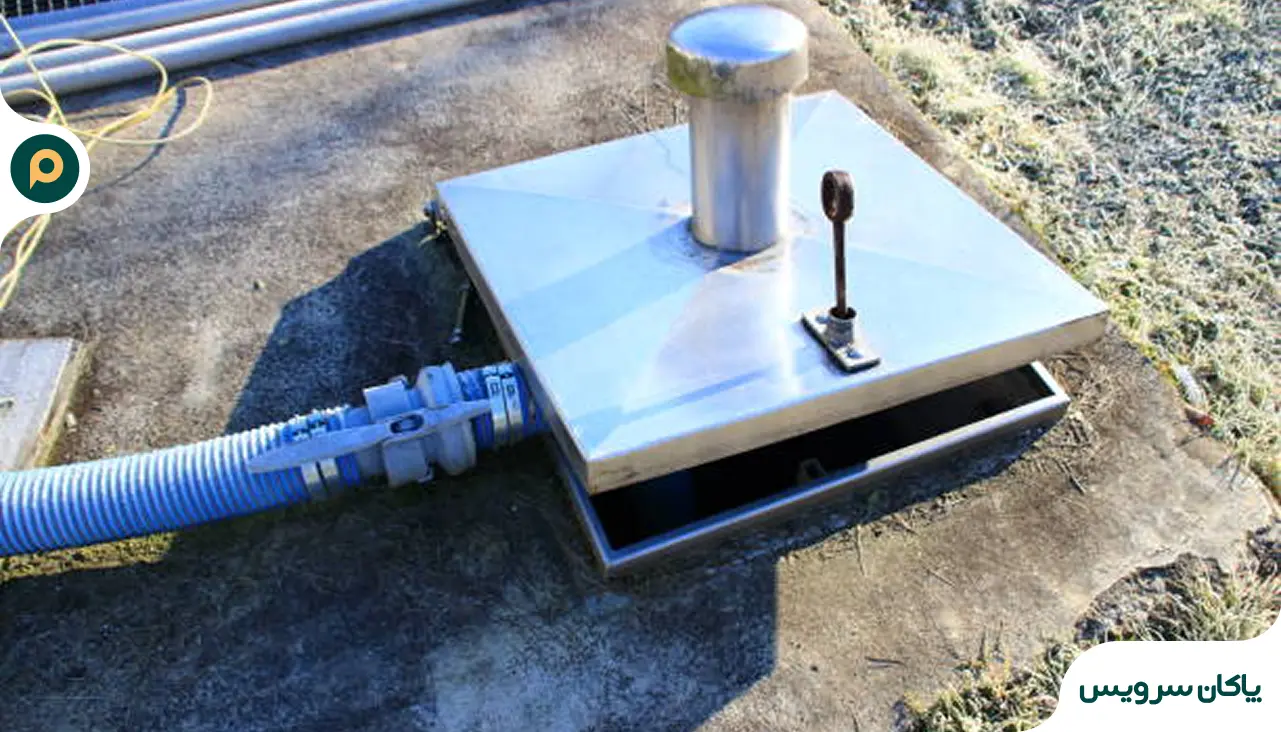

مخزن (چاهک)
مخزن، محلی برای جمع‌آوری سیال پیش از ورود به پمپ است. این مخازن بسته به نوع پروژه میتوانند زیرزمینی (چاه مرطوب) یا روزمینی (تانک ذخیره آب) باشند. برای ایستگاه پمپاژ فاضلاب معمولاً از چاه‌های بتنی یا پلی‌اتیلنی استفاده میشود که به سیستم پمپاژ مرطوب متصل هستند.
ویژگی‌های مهم در طراحی مخزن:
حجم مناسب با دبی ورودی
سیستم تهویه برای جلوگیری از تجمع گازهای سمی (مانند H₂S)
پوشش ضدخوردگی و آب‌بندی مناسب

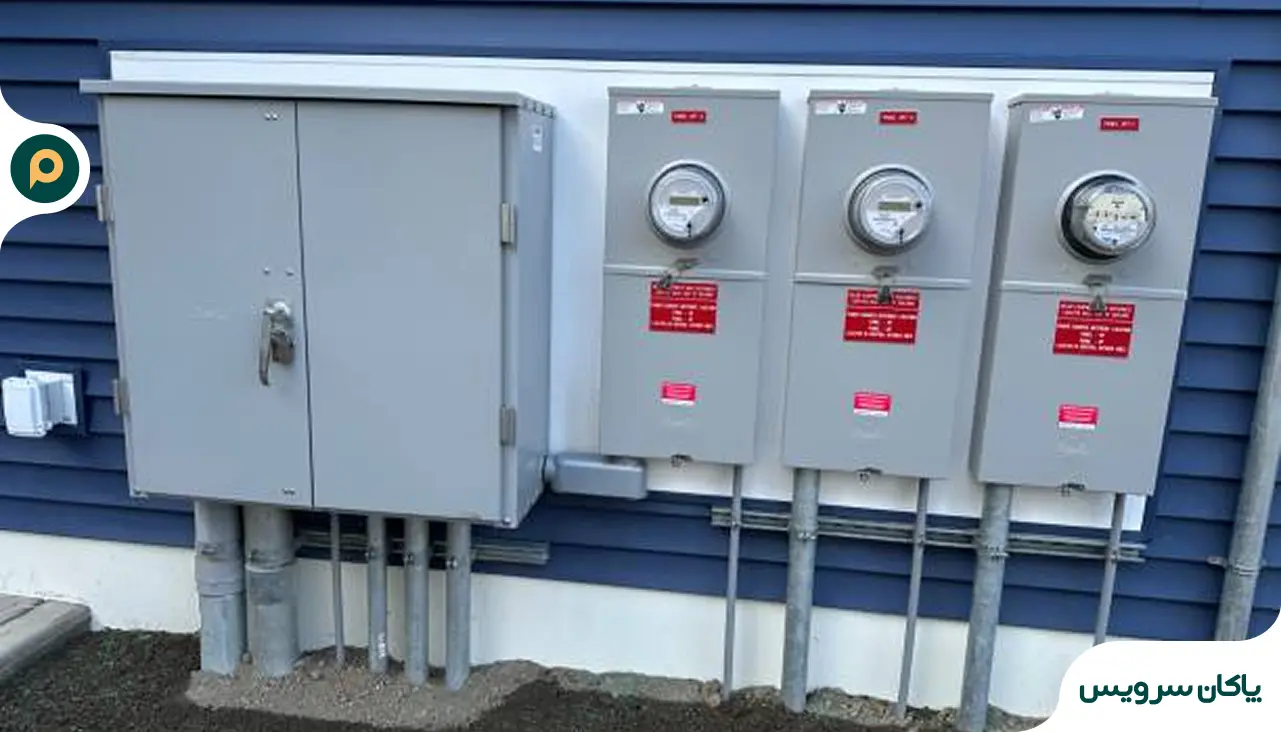

تابلو برق
تابلو برق یا تابلو فرمان ایستگاه پمپاژ، مسئول مدیریت تغذیه الکتریکی، کنترل روشن و خاموش شدن پمپ‌ها و حفاظت در برابر اتصال کوتاه و نوسانات برق است. طراحی این بخش باید متناسب با توان پمپ‌ها، تعداد فاز، سیستم کنترل دستی یا اتومات باشد.
تابلوهای مجهز به PLC یا کنترلر دیجیتال باعث کاهش خطای انسانی و افزایش دقت در عملکرد می‌شوند.
رعایت استاندارد IP66 یا بالاتر برای محیط‌های رطوبتی الزامی است.

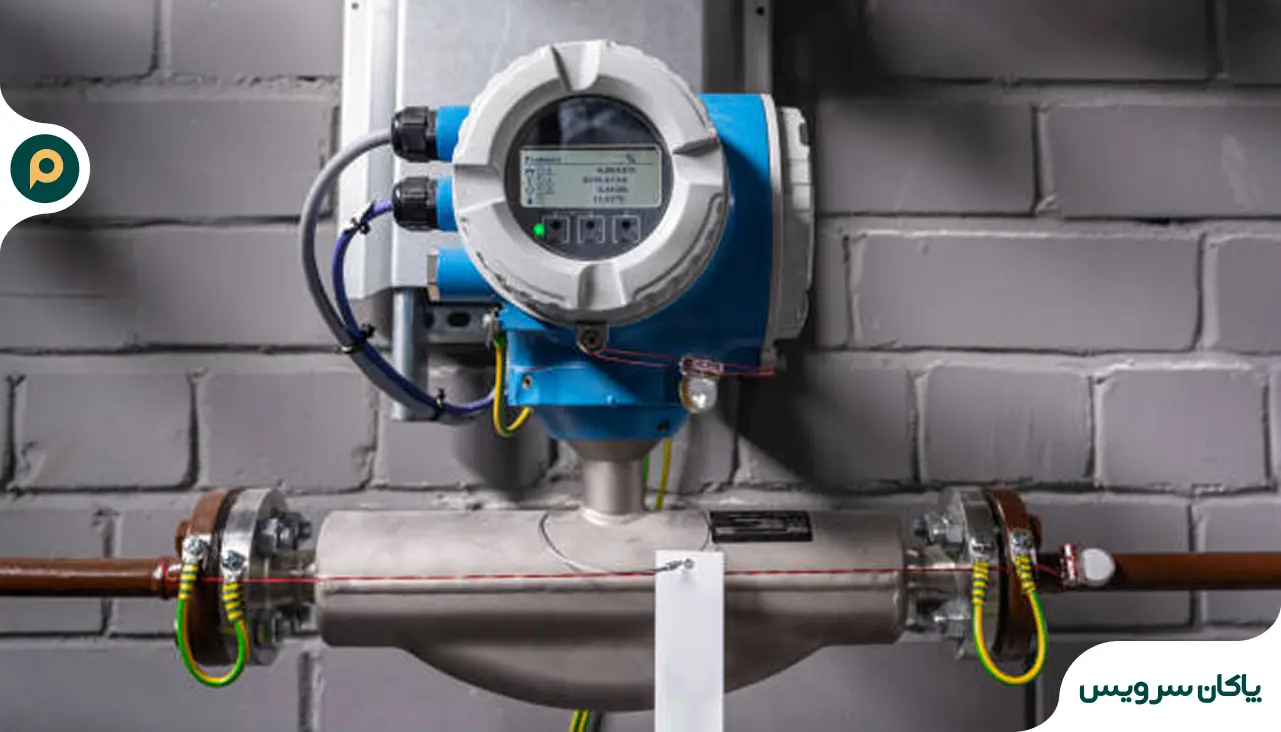

سنسورها و ابزار دقیق
در هر ایستگاه پمپاژ حرفه‌ای، سنسورها نقش کلیدی در عملکرد خودکار سیستم ایفا می‌کنند. سنسور سطح (لول‌سوئیچ یا فلوت‌سوئیچ)، سنسور فشار، فلو‌متر و دما از پرکاربردترین ابزار دقیق هستند.
در ایستگاه پمپاژ فاضلاب، کنترل سطح سیال با لول‌سنسور حیاتی است تا از روشن شدن بیش از حد پمپ یا سرریز مخزن جلوگیری شود.
در سیستم‌های آبرسانی، سنسور فشار و جریان برای تنظیم پمپ‌ها با دقت بالا استفاده میشود.

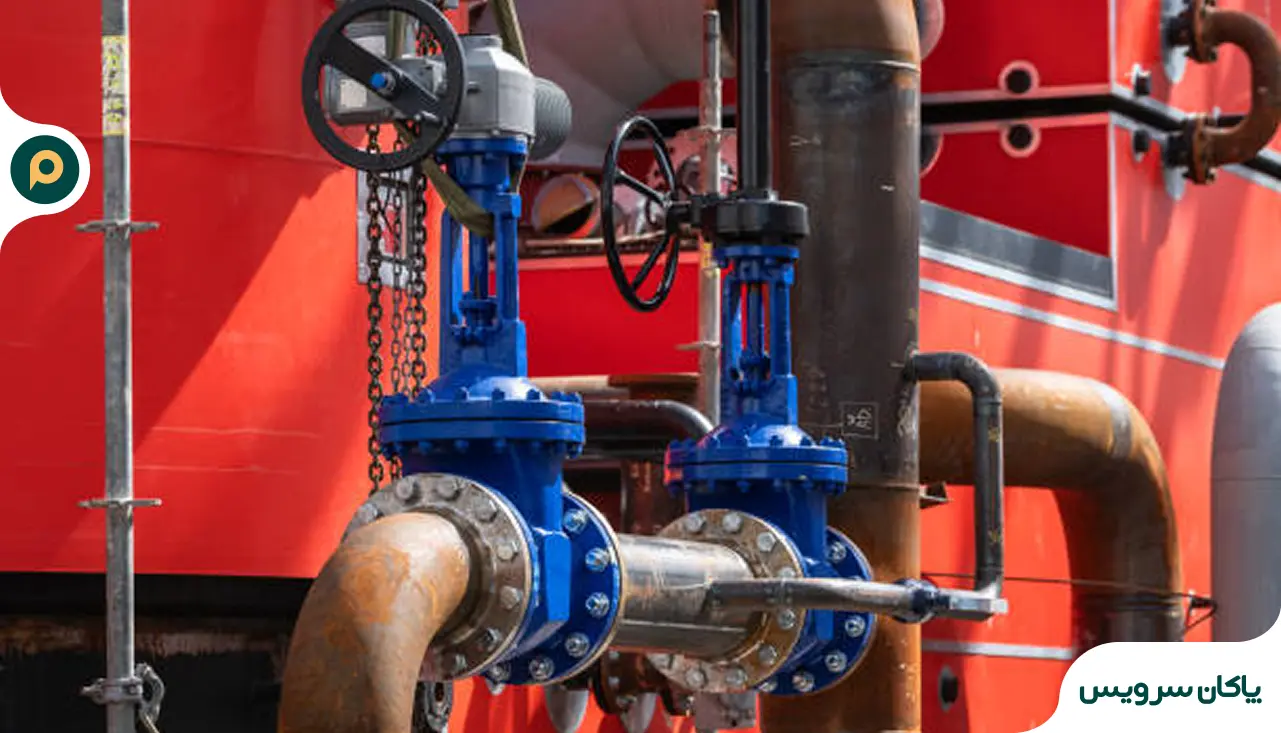

شیرآلات
شیرآلات صنعتی برای هدایت، قطع و وصل، یا جلوگیری از برگشت سیال در خطوط پمپاژ استفاده می‌شوند. نوع شیر باید متناسب با فشار کاری، سایز لوله و نوع سیال انتخاب شود.
شیر یکطرفه (Non-return valve) برای جلوگیری از برگشت جریان پس از خاموش شدن پمپ کاربرد دارد.
شیر پروانه‌ای، کشویی و هواگیری نیز برای کنترل دستی یا اتومات خطوط پمپاژ ضروری هستند.

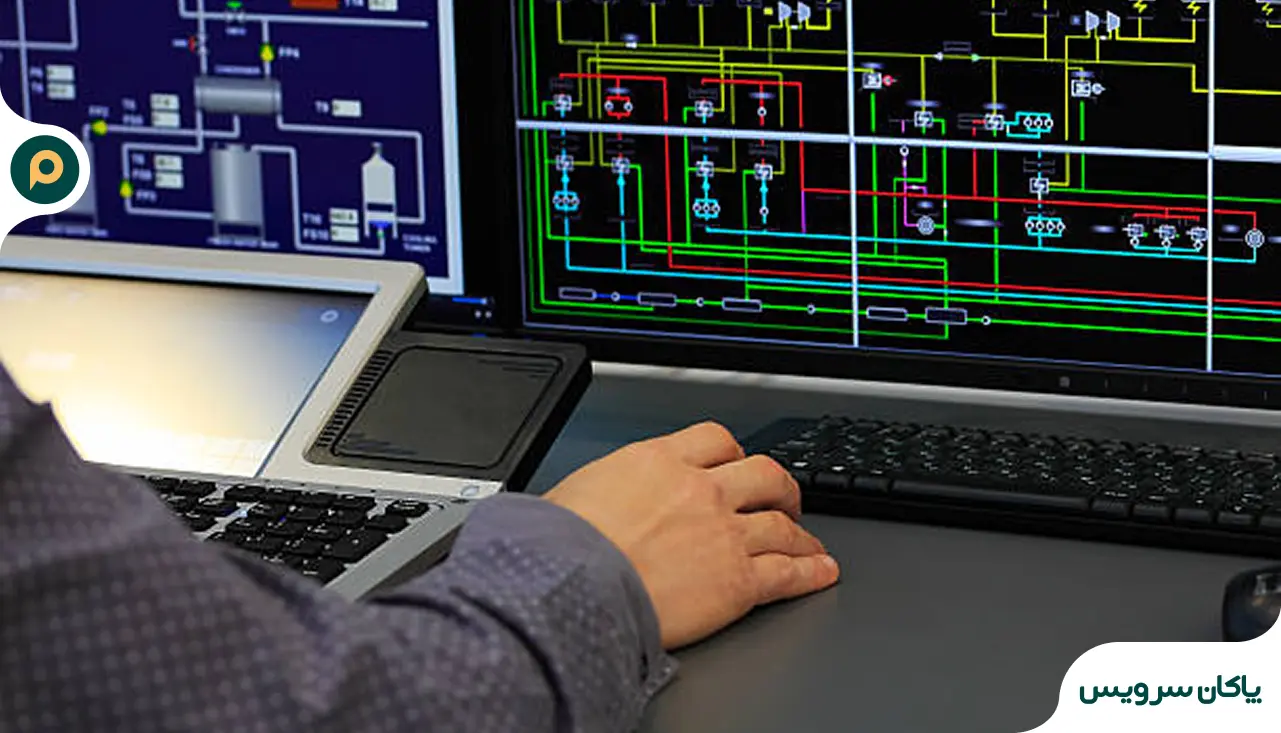

سیستم کنترل و اتوماسیون
در ایستگاه‌هایی که نیاز به عملکرد بدون اپراتور دارند، سیستم‌های کنترل اتوماتیک نقش حیاتی پیدا می‌کنند. این سیستم‌ها با استفاده از سیگنال‌های دریافتی از سنسورها، پمپ‌ها را روشن و خاموش می‌کنند، هشدارها را مدیریت می‌کنند و در برخی موارد به سیستم‌های اسکادا متصل می‌شوند.
در ایستگاه پمپاژ فاضلاب شهری یا صنعتی، استفاده از کنترل سطح خودکار همراه با هشدارهای اضطراری توصیه میشود.
در ایستگاههای آبرسانی، کنترل فشار خروجی و زمان‌بندی عملکرد پمپ‌ها اهمیت دارد.
لوله‌کشی و اتصالات
شبکه لوله‌کشی و اتصالات وظیفه انتقال سیال از ورودی به پمپ، و از خروجی پمپ به مقصد نهایی را دارد. طراحی صحیح این بخش تأثیر زیادی بر کاهش افت فشار، افزایش راندمان پمپ و کاهش استهلاک دارد.
استفاده از لوله‌هایی با سطح داخلی صاف و قطر متناسب با دبی، ضروری است.
در ایستگاههای فاضلاب، جنس لوله‌ها باید در برابر خوردگی مقاوم باشد (پلی‌اتیلن دوجداره، PVC-U، چدن داکتیل)
اجزای اصلی ایستگاه پمپاژ و نقش آن‌ها
| جزء | کارکرد اصلی |
|---|---|
| پمپ | افزایش فشار و انتقال سیال به مقصد |
| مخزن | جمع‌آوری و ذخیره موقت سیال پیش از پمپاژ |
| تابلو برق | مدیریت عملکرد پمپ‌ها و حفاظت الکتریکی |
| سنسورها | کنترل سطح، فشار و جریان برای صدور فرمان کنترلی |
| شیرآلات | کنترل و ایمن‌سازی جریان در خطوط لوله |
| سیستم کنترل | اتوماسیون و نظارت بر عملکرد ایستگاه پمپاژ |
| لوله‌کشی و اتصالات | مسیر مکانیکی انتقال سیال در ورودی و خروجی ایستگاه |
طراحی ایستگاه پمپاژ
طراحی ایستگاه پمپاژ به مجموعه‌ای از محاسبات هیدرولیکی، مکانیکی، برقی و عمرانی نیاز دارد تا سیستم بتواند سیال را با فشار مناسب، در زمان صحیح و بدون اختلال منتقل کند. تفاوت طراحی در ایستگاه پمپاژ آب و ایستگاه پمپاژ فاضلاب به نوع سیال، خواص فیزیکی آن و نیاز بهره‌برداری بستگی دارد.
اصول طراحی ایستگاه پمپاژ
طراحی اصولی باید شامل موارد زیر باشد:
بررسی موقعیت جغرافیایی و ارتفاعی محل ایستگاه
تعیین دبی طراحی بر اساس نیاز واقعی سیستم
محاسبه دقیق هد کل (Total Dynamic Head) که شامل هد استاتیک + هد اصطکاکی است
انتخاب نوع و تعداد پمپ بر اساس عملکرد متقابل یا نوبتی (همزمان یا رزرو)
محاسبه NPSH برای جلوگیری از کاویتاسیون
در نظر گرفتن نیازهای نگهداری و بازرسی آسان در طول بهره‌برداری
پارامترهای کلیدی در طراحی هیدرولیکی
Q – دبی (Flow Rate): مقدار سیالی که باید منتقل شود، معمولاً بر حسب لیتر بر ثانیه یا مترمکعب بر ساعت
H – هد (Head): ارتفاع لازم برای غلبه بر اختلاف سطح و اصطکاک مسیر
P – توان پمپ (Power): بر اساس Q و H و راندمان پمپ محاسبه میشود
T – زمان عملکرد: تعیین می‌کند که پمپ‌ها چند ساعت در شبانه‌روز باید فعال باشند
اطلاعات بیشتر درباره Total Dynamic Head در Engineering Toolbox
انتخاب پمپ فاضلاب متناسب با نوع فاضلاب
در ایستگاه پمپاژ فاضلاب، نوع سیال اهمیت زیادی دارد:
اگر فاضلاب خانگی باشد، پمپ مستغرق ساده قابل استفاده است.
در پروژه‌هایی با فاضلاب صنعتی یا حاوی ذرات جامد، استفاده از پمپ لجن‌کش با توان بالاتر یا پمپ خردکن‌دار (Grinder Pump) توصیه میشود.
برای مکان‌هایی با نوسانات شدید دبی، نصب دو یا چند پمپ نوبتی با ظرفیت متغیر الزامی است.
انتخاب پمپ لجن‌کش برای فاضلاب سنگین یا صنعتی
پمپ‌های لجن‌کش اغلب بهصورت مستغرق درون چاهک نصب می‌شوند و توانایی عبور ذرات درشت را دارند. در طراحی، باید موارد زیر لحاظ شود:
انتخاب قطر دهانه مکش مناسب برای جلوگیری از گرفتگی
بررسی ارتفاع پمپاژ برای جلوگیری از اضافه‌بار
استفاده از پروانه باز یا نیمه‌باز برای فاضلاب‌های حاوی مواد جامد
نکات مهندسی و اجرایی در طراحی
محل قرارگیری پمپ‌ها باید طوری باشد که در صورت نیاز، به‌راحتی از چاه خارج شوند (استفاده از ریل هدایت پمپ)
مسیر ورود سیال به چاهک باید دارای آرامش‌بخش جریان باشد
تعبیه سیستم تهویه و حذف گازهای سمی برای ایمنی اپراتورها الزامی است
پیش‌بینی پمپ رزرو در همه پروژه‌ها توصیه میشود تا در صورت خرابی، اختلالی در عملکرد سیستم ایجاد نشود
نقشه‌کشی سیستم پمپاژ
نقشه‌کشی سیستم پمپاژ یکی از ارکان اصلی در طراحی، اجرا و بهره‌برداری دقیق از ایستگاههای پمپاژ آب و فاضلاب است. این نقشه‌ها شامل ابعاد فیزیکی، مسیر لوله‌کشی، جانمایی پمپ‌ها، کابل‌کشی برقی و ساختار کنترلی سیستم هستند.
تهیه نقشه‌های دقیق باعث میشود مراحل اجرا بدون تداخل و با درک مشترک بین پیمانکار، ناظر و کارفرما پیش رود. همچنین، در مراحل نگهداری، نقشه‌ها به‌عنوان مرجع تعمیرات استفاده می‌شوند.
انواع نقشه‌های ایستگاه پمپاژ
| نوع نقشه | محتوا و کاربرد |
|---|---|
| نقشه مکانیکی | جانمایی پمپ، مخزن، خطوط ورودی و خروجی، اتصالات، مسیر تخلیه و مسیر عبور پرسنل |
| نقشه برقی | موقعیت تابلو برق، کابل‌کشی، مسیر عبور سیم‌ها، حفاظت‌های الکتریکی و اتصال زمین |
| نقشه هیدرولیکی | محاسبه فشار، افت انرژی، سایز لوله‌ها، هد استاتیک و نحوه عملکرد سیستم در حالت‌های مختلف |
نکات فنی در تهیه نقشه‌ها
مقیاس دقیق و استاندارد برای خوانایی و قابلیت اجرا در سایت
استفاده از علائم فنی و نمادهای مرسوم مطابق با استاندارد ملی یا IEC
تطابق کامل بین نقشه‌های مکانیکی و برقی برای جلوگیری از تداخل در محل نصب تجهیزات
در نظر گرفتن دسترسی آسان به پمپ‌ها، تابلو برق و شیرآلات برای نگهداری و تعمیرات آینده
مثال کاربردی از نقشه ایستگاه پمپاژ فاضلاب
در پروژه‌ای برای ایستگاه پمپاژ فاضلاب بیمارستانی، نقشه مکانیکی شامل:
چاهک فاضلاب با حجم محاسبه‌شده برای دبی پیک
دو پمپ مستغرق لجن‌کش با سیستم راهنما و زنجیر بالابر
سیستم لوله‌کشی خروجی به شبکه اصلی فاضلاب با شیر یکطرفه و شیر کنترل
تابلو برق نصب‌شده روی دیوار در اتاقک خشک مجاور چاه
نقشه برقی نیز شامل تغذیه سه‌فاز، کنتاکتورها، کلید حفاظت جان و سنسورهای سطح بود. هیدرولیک سیستم نیز با نرم‌افزار طراحی و هد نهایی بر اساس فاصله تا منهول خروجی محاسبه شد.
تجهیزات ایستگاه پمپاژ
تجهیزات کلیدی در ایستگاه پمپاژ آب و فاضلاب
| تجهیز | کاربرد |
|---|---|
| پمپ فاضلاب | جابجایی فاضلاب با ذرات معلق به سمت مقصد (لوله، منهول یا تصفیه‌خانه) |
| پمپ لجن‌کش | مخصوص انتقال سیال سنگین، غلیظ یا حاوی ذرات جامد، معمولاً از نوع مستغرق |
| تابلو برق | کنترل عملکرد الکتریکی پمپ‌ها، محافظت در برابر نوسانات و اتصال به سیستم اتوماسیون |
| لول‌سنسور | کنترل سطح فاضلاب یا آب برای خاموش و روشن شدن خودکار پمپ‌ها |
| شیر یکطرفه و پروانه‌ای | جلوگیری از برگشت جریان و کنترل قطع و وصل دستی یا اتوماتیک |
| لوله‌های رانش و مکش | انتقال سیال از مخزن به پمپ و از پمپ به خط خروجی |
| سیستم تهویه | تخلیه گازهای سمی مثل H₂S در چاهک‌های فاضلاب برای حفظ ایمنی |
| بستر نصب و سیستم راهنما | هدایت، تراز و نصب آسان پمپ‌های مستغرق به داخل چاهک |
برندهای پیشنهادی و معتبر در تجهیزات پمپاژ
در بازار ایران و منطقه، برندهای زیر برای تجهیزات ایستگاه پمپاژ مورد تأیید هستند:
پمپ فاضلاب و لجن‌کش:
KSB (آلمان)
Flygt (سوئد)
Ebara (ژاپن)
توان‌پمپ، نوید موتور، پمپیران (ایران)
تابلو برق صنعتی:
Schneider Electric
LS
پارس تابلو، صنعت نوین، برق گستران ایرانیان
سنسورها و کنترل:
Siemens
IFM
Autonics
چک‌لیست خرید و نصب تجهیزات ایستگاه پمپا
ظرفیت پمپ‌ها با دبی طراحی و نوع سیال مطابقت داشته باشد
تابلو برق دارای کلید محافظ جان، کنترل فاز و حفاظت اضافه‌بار باشد
سنسورها با نوع خروجی قابل اتصال به PLC انتخاب شوند
لوله‌کشی مقاوم به خوردگی، فشار و حرارت انتخاب شود
سیستم تهویه در چاهک فاضلاب برای ایمنی اپراتور نصب شود
پمپ رزرو و شیر بای‌پس در طراحی لحاظ شود
نصب ایستگاه پمپاژ
نصب ایستگاه پمپاژ یکی از مراحل حیاتی پروژه است که اجرای دقیق آن، شرط بهره‌برداری ایمن، پایدار و کم‌هزینه خواهد بود. نصب اشتباه حتی در جزئی‌ترین بخش‌ها می‌تواند باعث بروز لرزش، نشت، آتش‌سوزی الکتریکی یا گرفتگی شبکه شود. به همین دلیل، باید مراحل نصب کاملاً مطابق با نقشه‌ها و استانداردهای مهندسی انجام شود.
فرآیند نصب بسته به اینکه ایستگاه برای آب یا فاضلاب طراحی شده باشد، تفاوت‌هایی در الزامات دارد. در ادامه این موارد را بررسی می‌کنیم.
مراحل اجرایی نصب ایستگاه پمپاژ
آماده‌سازی بستر و فونداسیون
اجرای بتن‌ریزی فونداسیون با آرماتورگذاری طبق نقشه
پیش‌بینی مسیر ورود و خروج لوله‌ها، کانال کابل و چاهک
نصب چاهک یا مخزن اصلی
برای ایستگاه پمپاژ فاضلاب، معمولاً از چاهک بتنی یا پلی‌اتیلن تقویت‌شده استفاده میشود
ایزولاسیون محل نصب برای جلوگیری از نشت یا نفوذ
نصب پمپ‌ها
در ایستگاههای فاضلاب، پمپ‌های لجن‌کش بهصورت مستغرق و با استفاده از ریل راهنما نصب می‌شوند
در سیستم‌های آب، پمپ می‌تواند روی شاسی خشک قرار گیرد یا در داخل مخزن مستغرق شود
لوله‌کشی ورودی و خروجی
اتصال لوله‌های مکش و رانش با فلنج، جوش یا رابط پیچی
نصب شیرآلات، ونت هوا، شیر یکطرفه و شیر پروانه‌ای در محل مناسب
نصب تابلو برق و کابل‌کشی
کابل‌کشی از تابلو به پمپ‌ها با حفاظت کامل (از طریق داکت یا لوله)
اتصال زمین (ارت) و تست مقاومت
نصب سنسورها و تجهیزات کنترلی
نصب فلوت‌سوئیچ، سنسور فشار و دمای پمپ در نقاط مشخص‌شده روی نقشه
آزمایش، کالیبراسیون و راه‌اندازی اولیه
تست عملکرد پمپ در حالت بدون بار و با بار
بررسی نشتی، صدا، لرزش و ثبت پارامترها
الزامات اجرایی در نصب ایستگاه پمپاژ
| بخش | الزامات اجرایی |
|---|---|
| عمرانی | بستر مقاوم، چاهک ضدنشت، دسترسی ایمن برای اپراتور |
| مکانیکی | نصب بدون لرزش، هدایت پمپ با ریل، فاصله‌گذاری استاندارد بین تجهیزات |
| الکتریکی | کابل استاندارد، حفاظت اضافه‌بار، کلید اضطراری، ارت و اتصال به زمین |
نکات ایمنی در نصب پمپ فاضلاب و لجن‌کش
اطمینان از خاموش بودن تابلو برق در هنگام اتصال تجهیزات
استفاده از وینچ یا جرثقیل دستی برای پایین‌بردن پمپ مستغرق
پیش‌بینی سیستم تهویه گازهای سمی در چاهک
بررسی ایمنی کابل‌ها در برابر خوردگی یا رطوبت
آموزش کامل اپراتور در مورد راه‌اندازی اضطراری، خاموشی دستی و خطاهای معمول
نگهداری و تعمیرات ایستگاه پمپاژ
نگهداری پیشگیرانه در ایستگاههای پمپاژ، یکی از اصلی‌ترین عوامل تضمین عملکرد پایدار، کاهش خرابی‌های پرهزینه و افزایش عمر تجهیزات محسوب میشود. هر ایستگاه، بسته به نوع سیال، شرایط محیطی، و حجم کاری، باید یک برنامه منظم بازرسی و سرویس داشته باشد.
در این بخش، موارد کلیدی برای نگهداری ایستگاه پمپاژ آب و فاضلاب بررسی میشود؛ به همراه راهکارهایی برای تعمیر سریع اجزای پرریسک مانند پمپ فاضلاب، پمپ لجن‌کش، تابلو برق و سنسورها.
برنامه سرویس دوره‌ای ایستگاه پمپاژ
| دوره زمانی | اقدامات پیشنهادی |
|---|---|
| روزانه | بررسی سطح سیال، عملکرد پمپ، عدم وجود نشت یا صداهای غیرعادی |
| هفتگی | تست سنسورها، تمیزکاری مسیرهای تهویه، بررسی فشار در خط خروجی |
| ماهانه | بررسی اتصالات برق، وضعیت کابل‌ها، کالیبراسیون فلوت‌سوئیچ‌ها |
| هر ۶ ماه | تست کامل تابلو برق، شست‌وشوی چاهک، بازبینی مسیر لوله‌کشی |
| سالانه | خارج‌سازی پمپ‌ها برای سرویس کامل، بررسی محفظه پروانه و واشرها |
مشکلات رایج و روش‌های تعمیر و نگهداری
| عیب احتمالی | راه‌حل پیشنهادی |
|---|---|
| پمپ روشن میشود اما سیال منتقل نمی‌شود | بررسی انسداد پروانه یا لوله‌ها، هواگیری مسیر مکش |
| پمپ صدای زیاد یا لرزش دارد | بازبینی نصب پمپ، بالانس پروانه و شل بودن اتصالات |
| سنسور سطح کار نمی‌کند | تمیزکاری فلوت‌سوئیچ، بررسی اتصالات و تعویض سنسور معیوب |
| تابلو برق داغ می‌کند یا قطع و وصل میشود | بررسی تهویه تابلو، جایگزینی کنتاکتور یا ترمینال سوخته |
| آب یا فاضلاب به محفظه کابل نفوذ کرده | تعویض گلند کابل، آب‌بندی محل ورود کابل‌ها، بررسی درزها |
اهمیت مستندسازی و آموزش بهره‌بردار
یکی از مهم‌ترین اصول در نگهداری ایستگاه پمپاژ، داشتن دفترچه راهنمای بهره‌برداری، سوابق تعمیرات، لیست تجهیزات نصب‌شده و راهنمای خطاها است. همچنین، آموزش اپراتورها در مواردی مانند:
نحوه تشخیص صدای غیرعادی پمپ
تشخیص خطای سنسورها در تابلو
عملکرد دکمه قطع اضطراری (Emergency)
پرسش‌های پرتکرار مشتریان (FAQ)
سؤالات رایجی که هنگام سفارش ایستگاه پمپاژ اکثر مشتریان پیش می‌آید. در این بخش، به مهم‌ترین سوالاتی که مشتریان هنگام انتخاب یا سفارش ایستگاه پمپاژ از ما می‌پرسند، بهصورت مختصر و کاربردی پاسخ داده‌ایم:
ایستگاه پمپاژ فاضلاب چه تفاوتی با ایستگاه پمپاژ آب دارد؟
ایستگاه پمپاژ آب معمولاً برای انتقال آب شرب یا صنعتی استفاده میشود و نیاز کمتری به پیش‌تصفیه دارد. در حالی‌که ایستگاه پمپاژ فاضلاب با سیال آلوده، چسبنده و حاوی ذرات جامد سر و کار دارد و معمولاً از پمپ‌های لجن‌کش یا خردکن‌دار استفاده می‌کند. همچنین چاهک فاضلاب نیاز به تهویه، شست‌وشوی دوره‌ای و سنسورهای خاص دارد.
چطور میتوان پمپ مناسب برای یک ایستگاه پمپاژ انتخاب کرد؟
برای انتخاب پمپ مناسب باید دبی (Q)، هد (H)، نوع سیال، و عمق چاهک مشخص شود. در سیستم‌های فاضلاب، انتخاب پمپ لجن‌کش یا فاضلابی با توان کافی و پروانه مناسب برای عبور ذرات جامد ضروری است. در سیستم‌های آبرسانی، پمپ‌های سانتریفیوژ یا محوری انتخاب رایج‌تری هستند.
آیا میتوان ایستگاه پمپاژ را به صورت اتوماتیک کنترل کرد؟
بله. امروزه با استفاده از تابلو برقهای مجهز به PLC، سنسورهای سطح و سیستم مانیتورینگ از راه دور، ایستگاههای پمپاژ میتوانند بهصورت کاملاً خودکار کنترل شوند. این اتوماسیون باعث کاهش هزینه نیروی انسانی و افزایش ایمنی و دقت عملکرد سیستم میشود.
متوسط طول عمر یک ایستگاه پمپاژ چقدر است؟
طول عمر بستگی به کیفیت طراحی، تجهیزات و نگهداری دارد. اگر تجهیزات از برند معتبر باشند و نگهداری منظم انجام شود، ایستگاه پمپاژ می‌تواند بین ۱۵ تا ۲۵ سال به‌طور مؤثر کار کند. بازرسی و سرویس دوره‌ای نقش مهمی در افزایش عمر دارد.
آیا امکان نصب ایستگاه پمپاژ در مناطق مسکونی وجود دارد؟
بله، اما با رعایت الزامات ایمنی و بهداشتی. در مناطق مسکونی، معمولاً از ایستگاههای فاضلاب کوچک با مخزن پلی‌اتیلن و پمپ مستغرق بی‌صدا استفاده میشود. تهویه، عایق‌بندی، و فاصله از محل سکونت باید مطابق استانداردها باشد.
یک پاسخ
سلام ممنون از خدمات و پشتیبانی حرفه ای
